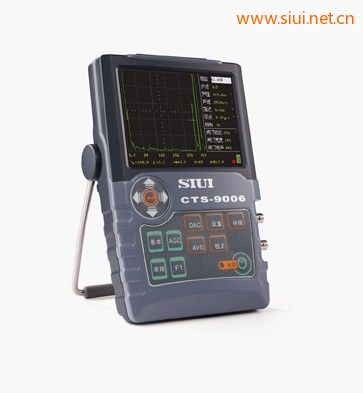

汕超檢測儀CTS-9006超聲探傷儀
1 最高采樣速率240MHz，測量分辨率0.1mm
2 工作頻率范圍0.5～10MHz，靈敏度余量高達65dB
3 20～500Hz分10檔可調的脈沖重復頻率，避免探傷過程中出現混響信號
4 自動增益控制AGC，寧波探傷儀，配合峰值回波、圖像凍結功能，金屬x射線探傷儀，快速確定缺陷最高波，探傷更高效
5 AVG曲線，SIUI數字超聲波探傷儀，使用已知平底孔或大平底回波，制作出3條不同當量的曲線
6 DAC曲線，超聲波探傷儀上海，配合回波比較功能，使不同距離不同波幅的回波定量更簡便
7 寬視角、高亮度、高清晰度的5.7”進口彩色TFT顯示屏，數字式超聲波探傷儀價格，細節一覽無遺
8 3種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求
9 存儲300組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求
方便、易用、可靠 ——SIUI新一代輕便式數字超聲探傷儀
- 小巧輕便：整機（含電池）重量保持在1.15Kg，焊管探傷，高空、野外作業輕松自如
- 操作簡易：按鍵少，定義明確，超聲探傷儀的檢定，實現單手握持操作
- 防塵防水：按 IP65 防護標準設計，射線探傷機，適應復雜的工業探傷環
- 超低功耗：標配鋰聚合物電池，氣保焊探傷，連續工作時間長達7小時
- 性能強勁：分辨率高、穿透力強，滿足從薄板到大鑄件的精確探傷
汕超檢測儀CTS-9006超聲探傷儀技術參數：
項 目
單 位
技 術 數 據
衰減器誤差
dB
每12dB ±1dB
垂直線性誤差
%
≤3
動態范圍
dB
≥30
探傷靈敏度余量
dB
≥60（2.5Z20N探頭）
薄板分辨力
mm
≤3（5C10N 探頭）
遠區分辨力
dB
≥26
水平線性誤差
%
≤0.5
電噪聲電平
%
≤10（1~4MHz）
工作頻率范圍
MHz
0.5 ~ 10，分1 ~ 4 / 0.5 ~ 10 二檔可選
脈沖重復頻率
Hz
分10檔可調（20 ~ 500Hz可調， 但受探測范圍、材料聲速、脈沖移位、探頭零點等限制)
薄板分辨力
mm
≤3（5C10N 探頭）
探測范圍
mm
0 ~ 13000（鋼縱波）
脈沖移位
mm
-10 ~ 1000（鋼縱波）
探頭零點
μs
0 ~ 200
材料聲速
m/s
400 ~ 9999
阻尼
低 / 高
抑制
%
0 ~ 80
檢波方式
負向檢波 / 正向檢波 / 雙向檢波 / 濾波
增益調節
dB
0 ~ 110；分0.5 / 2 / 6/ 12步進調節
DAC功能
用于制作、設置和應用DAC曲線
AVG功能
用于制作、設置和應用AVG曲線
截圖功能
將儀器屏幕存為圖片并輸出到U盤中
轉存功能
通過USB接口把儀器內部數據集轉存到U盤中
閘門
閘門方式：off / 進波 / 失波 / 進波+報警聲 / 失波+報警聲
存儲
300組數據集，包括儀器設置、探傷狀態和回波圖形等
自動增益功能
使閘門內回波幅度自動調節到指定幅度
幅度設置：40% / 50% / 60% / 70% / 80% / 90% / 100%峰值記憶功能
顯示波形包絡
峰值回波功能
記錄包含最高回波的回波波形
凍結功能
凍結屏幕波形
自動校正功能
用于校正材料聲速與探頭零點，超聲波探傷設備，校正模式：聲速+零點 / 聲速 / 零點
角度測量功能
用于測量探頭角度
顯示屏
高亮度5.7" 彩色TFT顯示屏, 320×240像素
工作時間
h
≥7
工作電壓
V
9～12 DC (外部電源)， 6.0~8.4 (電池)
工作溫度
℃
－10 ~ 40
重量
Kg
約1.15（含電池）
尺寸
mm
152 × 240 × 52 (寬×高×深)
